Vademecum Dischi Raptor

GUIDA COMPLETA I DISCHI FRENO

PER CAGIVA Xtra/V/RAPTOR 650/1000

Scritta e redatta da : Marco  marco.mcn@gmail.com

Dovendo cambiare i dischi alla moto per metterne un paio da 320mm, ho fatto una  breve ricerca per capire quale dischi potevo montare in alternativa agli originali,  soprattutto perché inizialmente avevo trovato ottime offerte sull’usato tramite eBay.

Prima di esporre le mie conclusioni, ecco un po’ di teoria:

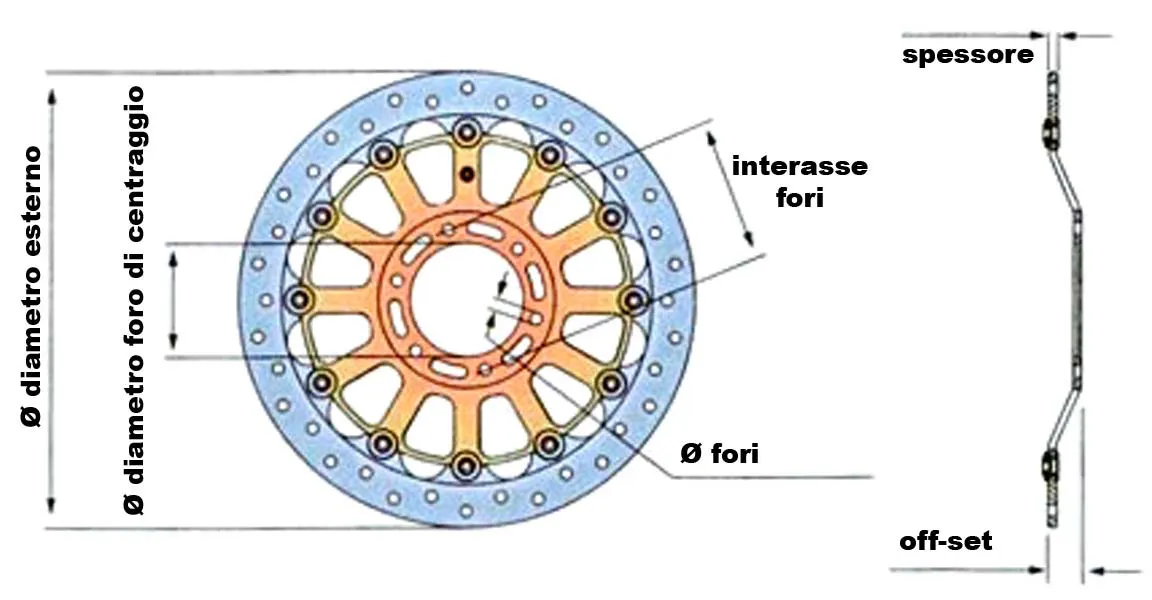

Le misure fondamentali di un disco sono le seguenti:

– diametro esterno

– diametro foro di centraggio (foro centrale)

– numero di fori per il fissaggio/viti

– diametro dei fori per il fissaggio/viti

– interasse fori: circonferenza lungo la quale sono disposti i fori di fissaggio

– offset: è lo sfasamento che c’è tra l’attacco al cerchio e la pista frenante

–spessore del disco (vedi Nota)

Nota: lo spessore è il meno influente dei parametri perché nei dischi nuovi questo  varia in genere da un minimo di 4,5mm (es. Brembo) ad un massimo di 6,5mm (es. Braking o Discacciati o PFM ecc.); in ogni caso tutte le pinze freno  Brembo, Tokiko, Nissin ecc. possono essere usati su questi dischi, con  l’eventualità, al massimo, di usare le pastiglie freno della stessa marca del  disco (ad esempio i dischi Braking sono 1mm più spessi dei dischi Brembo,

mentre le pastiglie Brembo sono un po’ più spesse di quelle Braking, con la conseguenza che montare dischi Braking e pastiglie Brembo comporta un lieve sfregamento tra loro anche senza tirare la leva freno).

Ecco qui di seguito un elenco di tutte le moto divise in funzione dei dischi che montano e delle relative misure:

Nota: le misure che riporto di seguito sono quelle che ho trovato sui vari cataloghi e simili trovati su internet, quindi ci potrebbero essere alcuni errori (ad esempio ho trovato una discordanza sull’offset dei dischi); in ogni caso le misure risultano attendibili per un buon 95%

Diametro esterno 298 mm

Diametro foro di centraggio 61 mm

Numero fori 6

Diametro fori 8,5 mm

Interasse Fori 80 mm

Offset 10,5 mm

Spessore 4,5-5 mm

APRILIA

RS250 1995-2005

CAGIVA

Raptor 650 2001-2005

V-Raptor 650 2001-2005

Raptor 1000 2000-2005

V-Raptor 1000 2000-2005

Xtra-Raptor 1000 2000-2005

Diametro esterno 320 mm

Diametro foro di centraggio 64 mm

Numero fori 6

Diametro fori 8,5 mm

Interasse Fori 80 mm

Offset 10,5 mm

Spessore 5-6 mm

APRILIA

MX 125 2004- (monta solo 1 disco)

PEGASO Strada 650 2005-2006 (monta solo 1 disco)

RS 125 1992-2006 (monta solo 1 disco)

RSV1000 1998-2004

RSV1000R 1998-2003

SL 1000 Falco 2000-2005 Tuono 125 2004- (monta solo 1 disco)

Tuono 1000 -2005

BENELLI

TORNADO TRE 900 2001-2002

TNT 1100 2004

TNT 1300 2005-2006

BIMOTA

BB1 SUPERMONO 650 1996-2000 (monta solo 1 disco)

DB2 SR 900 1992-2000

DB3 MANTRA 900 1996-2000

DB4 900 1998-

DIECI BIPOSTO 1000 1992-1995

SB6 1100 1996-2000

SB6R 1100 1998-2000

SB8 R 1000 1997-2000

TESI 1D 851 1990-1991

V-DUE 500 1997-2000

YB7 400 1989

CAGIVA

Mito 125 (tutte le versioni) 1991-2005 (monta solo 1 disco)

PLANET 125 1997-2003 (monta solo 1 disco)

Raptor 125 2003-2005 (monta solo 1 disco)

RIVER 600 1995- (monta solo 1 disco)

Supercity 125 1992-2005 (monta solo 1 disco)

DUCATI

748 (tutte le versioni) 1995-

851 Strada 1990-1991

888 1990-1994

916 1994-1998

996 1999-2001

998 1995-

MONSTER (tutte le versioni) 1992-2006 (alcune versioni montano solo 1 disco)

MULTISTRADA (tutte le versioni) 2005-2006 (alcune versioni montano solo 1 disco)

Sport (tutte le versioni) 2003-2004

SS SUPERSPORT (tutte le versioni) 1992-2006 (alcune versioni montano solo 1 disco)

ST4 1999-2004

ST2 1997-2003

ST3 2004-2006

GILERA

GFR 125 1993-1994 (monta solo 1 disco)

KTM

DUKE II 640 2003-2006 (monta solo 1 disco) LAVERDA

GHOST 650 1996-1997

SPORT 650 1995-2001

S FORMULA 750 1998-2001

STRIKE 750 1998-2001

MONDIAL

Piega

MOTO GUZZI

BREVA 750 2003- (monta solo 1 disco)

BREVA 1000 2005-

CALIFORNIA EV/SPECIAL 1100 1997-

CALIFORNIA JACKAL1100 2001-

DAYTONA IE 1000 1995-

DAYTONA 1000RS 1996-2000NEVADA 750 2003- (monta solo 1 disco)

GISO 1100 2005-2006

NORGE 1200 2006-03-06

V10 CENTAURO 1000 1996-

V11 (tutte le versioni) 1999-

SPORT 1100 1996-

MOTO MORINI

Corsaro 1200 2005-

VOXAN

Cafè Racer 995 2000-

Roadster 995 2001-

YAMAHA

FZR 750 1989-1992

FZR 1000 1987-1993

FZX Zeal 250 1991-

YZF750 R / SP 1993-1998

SRX 400 1991-

SZR 660 1996-

TDR 250 1989-1992

TDR (versione italiana) 125 1989- (monta solo 1 disco)

TZR 125 1989-1992 (monta solo 1 disco)

XJR 1200 1995-1998

XJR 1300 1998 –

Diametro esterno 320 mm

Diametro foro di centraggio 72 mm

Numero fori 5

Diametro fori 8,5 mm

Interasse Fori 90 mm

Offset 15,5 mm

Spessore 5-6 mm

DUCATI

749 – S – R

999 – S – R

Diametro esterno 320 mm

Diametro foro di centraggio 72 mm

Numero fori 5

Diametro fori 8,5 mm

Interasse Fori 90 mm

Offset 10 mm

Spessore 5-6 mm

DUCATI

749 RS Racing

999 RS Racing

Diametro esterno 320 mm

Diametro foro di centraggio 94 mm

Numero fori 6

Diametro fori 6,5 mm

Interasse Fori 110 mm

Offset 13 mm

Spessore 5-6 mm

HONDA

CBR1000RR Fireblade 2004-2006

Diametro esterno 320 mm

Diametro foro di centraggio 60 mm

Numero fori 6

Diametro fori 8,2 mm

Interasse Fori 80 mm

Offset 13 mm

Spessore 5-6 mm

KAWASAKI

Vari modelli

Diametro esterno 320 mm

Diametro foro di centraggio 80,5 mm

Numero fori 5

Diametro fori 10,5 mm

Interasse Fori 100 mm

Offset 0 mm

Spessore 5-6 mm

KAWASAKI

Vari modelli

Diametro esterno 320 mm

Diametro foro di centraggio 100 mm

Numero fori 5

Diametro fori 10,5 mm

Interasse Fori 120 mm

Offset 0 mm

Spessore 5-6 mm

SUZUKI

Vari modelli

Diametro esterno 320 mm

Diametro foro di centraggio 91 mm

Numero fori 5

Diametro fori 10,2 mm

Interasse Fori 120 mm

Offset 0 mm

Spessore 5-6 mm

SUZUKI

GSXR600 1997-2003

GSXR750 1996-2003 GSXR1000 2001-2002

GSXR600 1997-2003

Diametro esterno 320 mm

Diametro foro di centraggio 132 mm

Numero fori 5

Diametro fori 8,5 mm

Interasse Fori 150 mm

Offset 0 mm

Spessore 5-6 mm

YAMAHA

YZFR1 2004-2006

Da questa breve rassegna evince che la Xtra/V/Raptor monta dei dischi specifici che condivide solo con la APRILIA RS 250.

Per chi volesse, invece, montare dei dischi da 320mm può cercare quasi qualsiasi  disco per Ducati (tranne 749-999), Aprilia, Guzzi, Bimota ecc. che saranno facilmente adattabili: al massimo sarà richiesto uno spessore di 1 mm tra cerchio e disco o sulle pinze ed un po’ di attenzione e precisione nel centraggio.

Infine riporto i codici per i dischi anteriori Braking a margherita:

• CAGIVA RAPTOR: STX39D (dimensioni: 300,0 x 61,0mm)

• APRILIA – DUCATI – GUZZI ecc.: STX01D (dimensioni:

320,0 x 64,0mm) [in foto]







NOTA SUL DISCO POSTERIORE

Il disco posteriore della V/Raptor 650/1000, sempre dalle mie ricerche, risulta essere

UNICO, non ci sono altre moto che ne montano uno compatibile (quelli Aprilia –

Ducati – Guzzi ecc. sono differenti perché hanno almeno 5 fori invece che i 4 della

Raptor).

Il codice del disco posteriore Braking a margherita per è:

• CAGIVA RAPTOR: CA02RID

(dimensioni: 220,0 x 87,0mm – 4 fori)

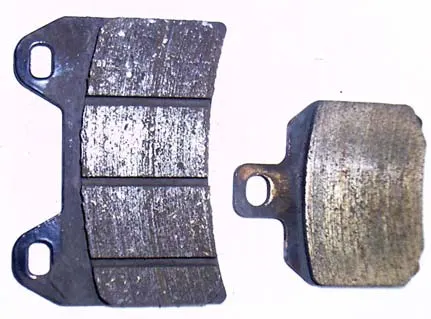

NOTA SULLE PASTIGLIE

Qui di seguito riporto l’elenco delle pastiglie Braking per l’impianto Brembo dellaRaptor (comune a molte Ducati – Aprilia – Guzzi ecc.)

Pastiglia Anteriore SX/DX Cod. 784 Dimensioni: 75,0 x 55,0 x 8,7

SM1 (semimetallica polivalente) Prezzo: € 22,50

CM55 (sinterizzata stradale uso sportivo) Prezzo: € 30,50

CM66 (semimetallica stradale uso racing)

Pastiglia Posteriore Cod. 828 Dimensioni: 50,8 x 53,0 x 8,0

SM1 (semimetallica polivalente) Prezzo: € 23,50

Nota: tutti i prezzi sono indicativi e si riferiscono ad una sola coppia (quindi per una

pinza)



Fonte originale: Raptor Garage
