Raccordi ergal su tubi in treccia

Procedura montaggio raccordi ergal su tubi in treccia, tipo FrenTubo o LighTech

Guida reperita da raptormaniaforum.it

- Tagliare il tubo in treccia della misura necessaria.

- Utilizzare per il taglio una tronchese affilata o un seghetto a denti fini avendo cura di avvolgere il tubo nel punto di taglio con del nastro isolante

- Inserire il dado di chiusura sul tubo

- Ricreare la circonferenza del foro del tubetto interno con un attrezzo appuntito oppure un piccolo cacciavite a croce

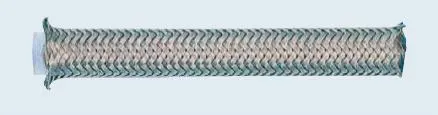

- Sollevare con l’aiuto di un cacciavite a taglio di piccole dimensioni l’estremità della calza metallica (vedi fig. 1)

- Spingere il cono metallico in bronzo (detto anche ogiva) fino all’estremità A del tubo interno in teflon (vedi fig. 2). La treccia metallica ricopre quasi interamente il cono metallico in bronzo.

- Inserire nel foro del tubo il raccordo ( o banjo)

- Lubrificare i due filetti

- Stabilire l’esatto orientamento prima del serraggio (facendo un segno di riferimento)

- Portare il dado di chiusura posizionato inizialmente sul tubo sopra il raccordo

- Stringere leggermente il raccordo (0,8 kg = 8 Nm)

- Eseguire la stessa operazione anche sull’altro capo del tubo in treccia

- Avvitare alternativamente i due filetti di un quarto di giro fino a raggiungere l’esatta posizione dei raccordi. Non superare 1 Kg = 10 Nm

Se non disponete di una chiave dinamometrica, occorre stabilire approssimativamente la coppia di serraggio. Ricordatevi che i raccordi non vanno stretti eccessivamente altrimenti si corre il rischio che il dado di chiusura possa spaccarsi o grippare.

Fonte originale: Raptor Garage
